Автосцепка служит для сцепления единиц подвижного состава, а также передачи тяговых и ударных нагрузок. Состоит из корпуса и деталей механизма сцепления.
Корпус автосцепки (рис. 8.3) представляет собой пустотелую отливку и состоит из головной части 8 и хвостовика 7. Внутри головной части, называемой карманом, размешены детали механизма автосцепки. Корпус автосцепки имеет большой 2 и малый 5 зубья, между которыми образован зев. Из зева выступают замок 4 и замкодержатель 3. Торцевые поверхности малого зуба и зева называют ударными, а задние поверхности большого и малого зубьев — тяговыми. В верхней части головы корпуса отлит выступ 1. который, взаимодействуя с розеткой, воспринимает жесткий удар при полном сжатии поглощающего аппарата.
Хвостовая часть 7 корпуса автосцепки полая, имеет отверстие б для клина тягового хомута.
Корпус, являющийся основной частью автосцепки, предназначен для передачи тяговых и ударных нагрузок, а также размещения деталей механизма сцепления. Хвостовик корпуса имеет постоянную высоту по длине. Его торец — цилиндрический, что обеспечивает перемещение автосцепки в горизонтальной плоскости.
Часть хвостовика, расположенная между отверстием для клина тягового хомута и торцом, называется перемычкой. Поверхности контура зацепления корпуса в сцепленном состоянии взаимодействуют со смежной автосцепкой: при сжатии усилие воспринимается ударной и боковой поверхностями малого зуба, ударной стенкой зева и боковой поверхностью большого зуба, а при растяжении — тяговыми поверхностями и соответственно малого и большого зубьев. Тяговая, ударная и боковая поверхности малого зуба, а также тяговая поверхность большого зуба в средней части по высоте имеют вертикальную площадку длиной 160 мм (80мм вверх и 80 мм вниз от продольной оси корпуса). Указанные поверхности выше и ниже вертикальной площадки скошены для улучшения условий работы сцепленных автосцепок, когда между их продольными осями в вертикальной плоскости возникает угол (при прохождении горба сортировочной горки).
На корпусе со стороны малого зуба сделан прилив с отверстиями для валика подъемника и запорного болта. В ударной стенке зева имеются два окна: большое — для выхода в зев замка и малое — для выхода лапы замкодержателя. Хвостовик корпуса имеет высоту 130 мм, которая в зоне перехода к голове увеличена до 140мм. Отверстие в малом зубе сверху может перекрываться стенкой.

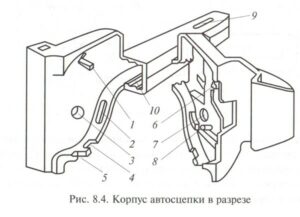

Приливы и отверстия в кармане корпуса служат для размещения деталей механизма и правильного их взаимодействия. Серповидный прилив 1 (рис. 8.4) вверху на внутренней стенке малого зуба ограничивает перемещение замка внутрь кармана. Нижняя часть прилива переходит в полочку, на которую опирается верхнее плечо предохранителя. На дне кармана корпуса имеются отверстия: 2 — для сигнального отростка замка, 4 — дня направляющего зуба замка и 5 — для выпадения мусора, случайно попавшего в карман.
В стенке корпуса со стороны малого зуба имеется отверстие 3 с приливом снаружи для размещения толстой цилиндрической части стержня валика подъемника, со стороны большого зуба — отверстие для тонкой цилиндрической части стержня. Рядом с этим отверстием находятся приливы 7 и 8, которые служат опорами для подъемника, а выше — шип 6 для навешивания замкодержателя.
Вдоль хвостовика 9 на его горизонтальных стенках с выходом в переходную зону положены ребра жесткости 10.
