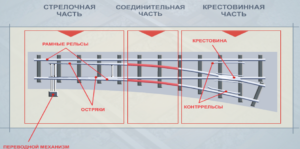

Стрелочным переводом называют устройство, служащее для перевода подвижного состава с одного пути на другой.
Для соединения путей между собой применяют стрелочные переводы, которые благодаря своей конструкции создают непрерывность рельсовой колеи и позволяют подвижному составу переходить с одного пути на другой.
Рельсы и стрелочные переводы на железнодорожных путях общего пользования и железнодорожных путях необщего пользования по мощности и состоянию должны соответствовать условиям их эксплуатации (грузонапряженности, осевым нагрузкам и скоростям движения поездов).
Рельсы железнодорожного пути(на прямых и в кривых участках) должны иметь установку с уклоном внутрь рельсовой колеи по отношению к верхней постели шпал (далее — подуклонка) 1/20 (наклон внутрь колеи относительно поверхности шпал), если иное не предусмотрено проектной документацией.
Подуклонка рельсов не должна быть меньше 1/60 и больше 1/12, а по внутренней рельсовой нити в кривых участках пути при возвышении наружной нити свыше 85 мм — соответственно меньше 1/30 и больше 1/12 и должны соответствовать проектной или эксплуатационной документации железнодорожного пути. (ПТЭ гл. 5 п. 51)
Стрелочные переводы на железнодорожных путях общего пользования должны иметь крестовины следующих марок:
- на главных и приемо-отправочных железнодорожных путях, по которым происходит движение пассажирских поездов, — не круче 1/11;
- на перекрестных переводах и одиночных, являющихся продолжением перекрестных, — не круче 1/9;
- стрелочные переводы, по которым пассажирские поезда проходят только по прямому пути перевода, допускаются крестовины марки не круче 1/9, при этом допускается отклонение движения пассажирских поездов на боковой путь по стрелочным переводам марки 1/9, если замена таких переводов на марку 1/11 вызывает переустройство стрелочных горловин, осуществить которое в данное время не представляется возможным;
- на приемо-отправочных железнодорожных путях грузового движения — не круче 1/9, симметричных крестовин — не круче 1/6;
- на прочих железнодорожных путях — не круче 1/8, симметричных крестовин — не круче 1/4,5.
На железнодорожных путях необщего пользования допускается использование стрелочных переводов с крестовинами следующих марок:
- на главных и приемо-отправочных железнодорожных путях — не круче 1/9, симметричных крестовин — не круче 1/6;
- на прочих железнодорожных путях — не круче 1/7, симметричных крестовин — не круче 1/4,5;
- на подгорочных железнодорожных путях — не круче 1/9, симметричных — не круче 1/6.
На стрелочных переводах, глухих пересечениях и примыкающих к ним путям запрещается укладка рельсов разного типа. Расстояние между отведенным остряком и рамным рельсом должно обеспечивать проход колес без касания остряка. Разность ширины колеи и величины желоба между остряком и рамным рельсом в конце строжки остряка не должна быть более 1458 мм.
Вертикальный износ рамных рельсов, остряков, усовиков и сердечников
крестовин и порядок их эксплуатации при превышении норм износа определяется локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования) в соответствии с проектной, эксплуатационной и ремонтной документацией.
Взаимное положение остряков и рамных рельсов контролируется средством измерений (далее — шаблон).
Измерение производится в контрольных точках:
- в острие остряка и на расстоянии (450 ±10) мм от него — для стрелок марки 1/22;
- (350 ±10) мм — для стрелок марки 1/18;
- (200 ± 10) мм — для обыкновенных и симметричных стрелок марок 1/11 и 1/9;
- (120 ±10) мм — для симметричных стрелок марки 1/6 и перекрестных переводов марки 1/9.
При наличии просвета между наклонной гранью шаблона и головкой рамного рельса движение по стрелочному переводу в направлении от рамного рельса к крестовине запрещается. При зазоре между подошвой остряка, подвижного (поворотного) сердечника и подушкой стрелочного башмака более 10 мм на двух и более брусьях в пределах участка прилегания к рамному рельсу (усовику) движение закрывается. При наличии просвета между рабочей гранью упорных накладок и шейкой остряка (подвижного сердечника) более 10 мм на двух и более накладках, движение закрывается. (гл.5 п.52)
Запрещается эксплуатировать на железнодорожных путях общего и необщего пользования стрелочные переводы и глухие пересечения, у которых выявлена одна из следующих неисправностей:
1) разъединение стрелочных остряков и подвижных сердечников крестовин с тягами;
2) отставание остряка от рамного рельса, подвижного сердечника крестовины от усовика на 4 мм и более, измеряемое у остряка и сердечника тупой крестовины против первой тяги, у сердечника острой крестовины — в острие сердечника при запертом положении стрелки;
3) в противошерстном направлении (от остряков до крестовины) при глубине выкрашивания остряка более 3 мм и длине выкрашивания;
4) на главных железнодорожных путях — 200 мм и более;
5) на приемо-отправочных железнодорожных путях — 300 мм и более;
6) на прочих станционных железнодорожных путях — 400 мм и более;
7) в пошерстном направлении (от крестовины в сторону дефектного остряка) при выкрашивании остряка в сечении 0-20 мм, глубиной более 12 мм при длине выкрашивания остряка;
8) на главных железнодорожных путях — 200 мм и более;
9) на приемо-отправочных железнодорожных путях — 300 мм и более;
10) на прочих станционных железнодорожных путях — 400 мм и более;
11) при образовании цепочки из отдельных дефектов в общую длину дефекта включаются смежные дефекты, расположенные на расстоянии, меньшем длины наименьшего из 2 смежных дефектов;
12) понижение остряка против рамного рельса и подвижного сердечника против усовика на 2 мм и более, измеряемое в сечении, где ширина головки остряка или подвижного сердечника поверху 50 мм и более;
13) расстояние между рабочей гранью сердечника крестовины и рабочей гранью головки контррельса менее 1472 мм;
14) расстояние между рабочими гранями головки контррельса и усовика более 1435 мм;
15) излом остряка или рамного рельса;
16) излом крестовины (сердечника, усовика или контррельса);
17) разрыв контррельсового болта в одноболтовом или обоих в двухболтовом вкладыше.
Запрещается эксплуатация стрелочных переводов с шириной колеи более 1546 мм и менее 1512 мм.
Порядок и технология измерения указанных параметров стрелочных переводов и глухих пересечений устанавливаются локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования) с учетом периодичности, указанной в пункте 44 Правил.
Порядок пропуска железнодорожного подвижного состава по дефектным и остродефектным рельсам и по стрелочным переводам, имеющим дефекты металлических частей, устанавливается локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования), содержащий меры, гарантирующие безопасность движения, и должен соответствовать требованиям Правил.
При изломе рельса в пределах моста или тоннеля движение запрещается, а на других участках железных дорог при изломе рельса меры, гарантирующие безопасность движения, в том числе запрещение движения, устанавливается локальным нормативным актом владельца инфраструктуры (владельца железнодорожных путей необщего пользования).
