Назначение:

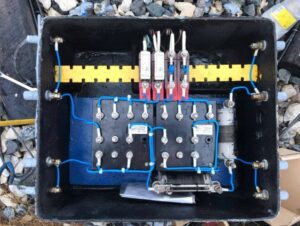

Путевые трансформаторные ящики типов ПЯ-1 и ТЯ-2 предназначены для установки трансформаторов, реле, малогабаритных резисторов, разделки сигнального кабеля, подключения приборов рельсовых цепей к рельсам при помощи перемычек. (приложение ПТЭ глава 6 пункт 95)
Требования:
Аппараты управления релейных и электромеханических систем железнодорожной автоматики и телемеханики, обеспечивающих зависимости, содержатся закрытыми и опломбированными. (приложение ПТЭ глава 6 пункт 95)
Номинальное переключаемое напряжение переменного тока, В, не более — 380 Номинальное значение переменного тока при напряжении 220 В, А: соs j = 0,6-0,7 (при включении) — 1,6 соs j = 0,3-0,4 (при отключении) — 0,4 Номинальное переключаемое напряжение постоянного тока, В — 220 Номинальное значение постоянного тока при напряжении 220 В и активной нагрузке соs j = 1, А — 0,15 Минимальное напряжение постоянного тока, В — 20 Минимальный постоянный ток, мА — 5 Частота вращения входного вала, мин-1 — 200 Число цепей максимальное — 6 Средняя наработка на отказ одной коммутационной цепи, ч — 67000
Гарантийный срок — 2 года со дня ввода в эксплуатацию с учетом требований ГОСТ 22352-77.
(Приложение ПТЭ глава 6 п 95)
Место установки:
Путевые ящики устанавливают на обочине пути или в междупутье на двух железобетонных основаниях. При размещении в ящике приборов двух смежных рельсовых цепей его устанавливают длинной стороной параллельно оси пути, в случае подключения одной рельсовой цепи — перпендикулярно. Крышка ящика при установке его параллельно оси пути должна открываться в сторону изолирующего стыка, а при установке перпендикулярно оси пути — в сторону подключаемой рельсовой цепи. (Приложение ПТЭ глава 6 п 95)
